Виброизоляция зданий и сооружений

Виброизоляция зданий и сооружений — это комплекс инженерных решений, направленных на защиту строительных конструкций, оборудования и людей от техногенных вибраций. Источником колебаний могут быть линии метро, железнодорожные пути, трамвайные линии, промышленные станки, насосные группы, вентиляционные установки, компрессоры и другое тяжелое оборудование.

Главная задача виброизоляции — снизить передачу механических колебаний через грунт, фундамент, перекрытия, стены и инженерные узлы. Если вибрация беспрепятственно проходит в конструкцию здания, она может проявляться как низкочастотный гул, дрожание пола, дискомфорт в помещениях и структурный шум, который сложно устранить только отделочными материалами.

Почему вибрация опасна для зданий и людей

Техногенные вибрации особенно заметны в зданиях, расположенных рядом с транспортной инфраструктурой, промышленными зонами, техническими помещениями и объектами с тяжелым инженерным оборудованием. Колебания могут передаваться не только воздушным путем, но и через грунт, фундаментную плиту, стены подземной части, перекрытия и жесткие соединения.

Постоянное воздействие вибраций может приводить к нескольким проблемам:

• снижению акустического комфорта в жилых, офисных и общественных помещениях;
• передаче структурного шума на соседние этажи и смежные зоны;
• появлению низкочастотного гула, который ощущается даже при закрытых окнах;
• ускоренному износу креплений, опор и инженерных коммуникаций;
• дискомфорту для людей при длительном нахождении в помещении.

Основные источники техногенных вибраций

Вибрационные нагрузки различаются по частоте, интенсивности и направлению распространения. Для правильного подбора решения важно понимать, откуда приходит воздействие и каким путем оно попадает в здание.

• Метро и железная дорога. Колебания передаются через грунт, основание фундамента и боковые стены подземной части здания.
• Промышленное оборудование. Станки, прессы, компрессоры и насосы создают локальные динамические нагрузки, которые распространяются по полу и фундаменту.
• Инженерные системы. Вентиляционные установки, холодильное оборудование, лифтовые узлы и насосные станции требуют развязки с несущими конструкциями.
• Ударные нагрузки. Ходьба, падение предметов, работа техники и перемещение тележек формируют ударный шум, который хорошо передается через жесткие перекрытия.

Как работает виброизоляция

Эффективная защита строится на принципе разрыва жесткой связи между источником колебаний и строительной конструкцией. Для этого применяются упругие прослойки, виброизолирующие опоры, прокладки, демпфирующие материалы и конструктивные решения, которые уменьшают передачу вибрации.

В зданиях виброизоляция может выполняться на разных уровнях: под фундаментной плитой, вдоль боковых стен подземной части, под стяжкой пола, в местах установки оборудования, в узлах прохода трубопроводов и воздуховодов. Чем раньше защита предусмотрена в проекте, тем эффективнее можно снизить передачу колебаний.

Виброизоляция подземной части фундаментов

Отдельного внимания требует виброизоляция подземной части зданий и сооружений. Это особенно важно для объектов, которые находятся рядом с метро, железнодорожными путями, тоннелями, транспортными развязками, промышленными площадками или другим источником постоянных динамических нагрузок.

В таких условиях вибрация часто приходит не сверху и не через воздух, а через грунт. Колебания распространяются к фундаменту, воздействуют на основание фундаментной плиты и боковые стены подземной части здания. Если между грунтом и конструкцией нет упругого вибродемпфирующего слоя, вибрация передается дальше — в несущий каркас, перекрытия, стены и помещения.

Для защиты фундаментов зданий и сооружений применяются вибродемпфирующие маты. Их укладывают под основание фундаментной плиты, а также прокладывают вдоль боковых стен подземной части. Такая схема позволяет сформировать защитный контур, который снижает жесткую связь конструкции с окружающим грунтом.

Зачем изолировать не только плиту, но и боковые стены

При проектировании виброизоляции важно учитывать, что фундамент воспринимает колебания не только снизу. В подземной части здания боковые стены также контактируют с грунтом, поэтому могут становиться путем передачи вибрации. Особенно это актуально для заглубленных сооружений, паркингов, технических этажей, подвальных помещений и зданий, расположенных в плотной городской застройке.

Если защитить только основание фундаментной плиты, но оставить жесткий контакт боковых стен с грунтом, часть вибрационных воздействий может обходить нижний изоляционный слой. Поэтому для более надежного результата вибродемпфирующие маты прокладывают и по вертикальным поверхностям подземной части.

Такое решение помогает:

• уменьшить передачу колебаний от грунта к фундаментным конструкциям;
• снизить уровень структурного шума в помещениях;
• защитить подземные и нижние этажи от постоянного вибрационного воздействия;
• повысить акустический комфорт в здании;
• сформировать более целостную систему виброизоляции фундамента.

Применение вибродемпфирующих матов Изофом

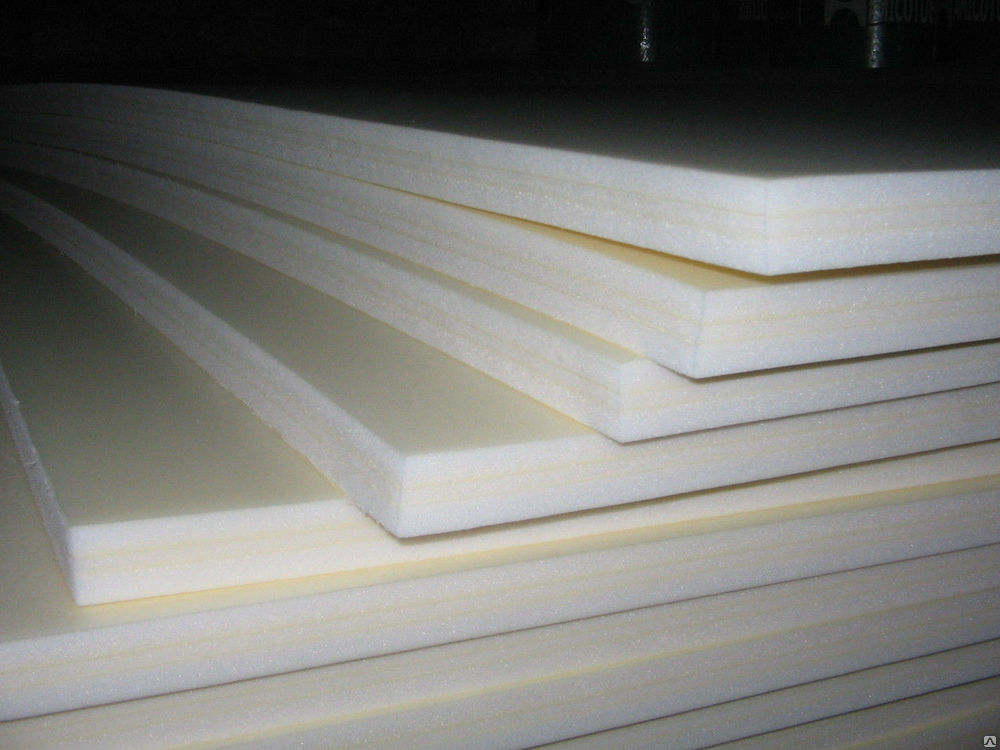

Для таких задач рекомендуется использовать вибродемпфирующие маты Изофом. Материал применяется как упругий разделительный слой между строительной конструкцией и зоной передачи вибрации. Он может использоваться при устройстве виброизоляции под фундаментной плитой и вдоль боковых стен подземной части зданий и сооружений.

Вибродемпфирующие маты Изофом помогают снизить передачу колебаний через контактные поверхности. Благодаря упругой структуре материал работает как промежуточный демпфирующий слой: принимает часть динамического воздействия и уменьшает его дальнейшее распространение по конструкции.

При монтаже важно обеспечить непрерывность изоляционного слоя. Маты должны укладываться без разрывов, с аккуратной стыковкой полотен и защитой от повреждений во время последующих строительных работ. Особое внимание уделяется углам, примыканиям, переходам от горизонтальной плоскости к вертикальной и зонам сопряжения с гидроизоляцией.

Виброизоляция полов и оборудования

Помимо защиты фундаментной части, в зданиях часто применяются решения для полов и инженерного оборудования. Один из распространенных вариантов — устройство «плавающего пола». В такой системе стяжка не имеет жесткого контакта с перекрытием и стенами. Между основанием и стяжкой укладывается упругий изоляционный слой, а по периметру выполняется разделительная прокладка.

Для оборудования применяются виброизолирующие основания, прокладки, опоры и демпфирующие слои. Это особенно важно для насосных, вентиляционных камер, холодильных установок, компрессоров и технических помещений, где вибрация может передаваться по перекрытиям на значительное расстояние.

Комплекс мер по защите от вибраций

Надежная виброизоляция редко ограничивается одним материалом. Обычно применяется комплекс мер, который подбирается под объект, источник колебаний, конструктивную схему здания и требования к помещениям.

• Обследование объекта. Определяются источники вибрации, пути передачи колебаний и чувствительные зоны здания.
• Разработка конструктивного решения. Подбирается схема защиты фундамента, пола, оборудования и инженерных узлов.
• Устройство вибродемпфирующих слоев. Маты укладываются под фундаментную плиту, вдоль боковых стен подземной части или в других расчетных зонах.
• Защита примыканий. Важно исключить жесткие мостики, через которые вибрация может обходить изоляционный слой.
• Контроль монтажа. Даже качественный материал теряет эффективность при разрывах, повреждениях или неправильной стыковке.

Где применяется виброизоляция зданий

Такие решения востребованы в жилых комплексах, гостиницах, апартаментах, бизнес-центрах, медицинских учреждениях, школах, торговых объектах и промышленных зданиях. Особенно актуальна виброизоляция для объектов рядом с метро, железнодорожными линиями, тоннелями, техническими этажами, машинными отделениями и производственными зонами.

В жилом строительстве чаще всего решается задача защиты от ударного шума и вибраций между этажами. В коммерческих и промышленных объектах дополнительно требуется изолировать оборудование и фундаментные конструкции, чтобы снизить передачу колебаний на несущий каркас здания.

Виброизоляция зданий и сооружений — это не отдельная прокладка или локальный слой, а продуманная инженерная система. Она должна учитывать источник вибрации, путь распространения колебаний и особенности строительных конструкций.

Для объектов, расположенных рядом с метро, железной дорогой, тоннелями или тяжелым оборудованием, особенно важна защита подземной части. Вибродемпфирующие маты Изофом могут применяться под основанием фундаментной плиты и вдоль боковых стен фундаментов, формируя комплексный барьер между грунтом и конструкцией здания. Такой подход помогает снизить вибрационное воздействие, повысить комфорт в помещениях и улучшить эксплуатационные характеристики объекта.
